Dây VGA Và 4 Điều Cần Biết Để Sử Dụng Hiệu Quả!

Dây cap VGA có lẽ đã không còn quá xa lạ với nhiều người sử dụng các thiết bị điện tử. Tuy nhiên không phải ai cũng biết hết đặc tính, tính năng và cách sử dụng loại dây cap này. Hãy cùng Sagotech đi tìm hiểu dây cáp VGA là gì, khi nào thì được sử dụng dây cáp VGA, dây cáp VGA hỗ trợ độ phân giải cao nhất là bao nhiêu?

Chuẩn VGA Là Gì?

VGA (Video Graphics Array) là một chuẩn hiển thị máy tính được giới thiệu vào năm 1987 từ IBM cùng với máy tính PS/2 của họ. Nó là một thiết bị chỉ xuất tín hiệu đồ họa ở dưới dạng Video thành từng dãy ra màn hình và có thể hiển thị 256 màu biến đổi một cách liên tục. Với độ phân giải 640 dòng chiều ngang và 480 dòng chiều dọc thì chuẩn VGA tương thích ngược lại với các chuẩn hiển thị hình ảnh trước đó chẳng hạn như CGA, MDA hay EGA.

Chuẩn VGA cao hơn EGA không chỉ vì độ phân giải cao mà còn cho phép giữ vững được tỉ lệ co giãn của các hình đồ họa xuất hiện trên màn hình máy tính. Chuẩn VGA dùng công nghệ tín hiệu đầu vào để tạo ra được một số lượng màu sắc biến đổi liên tục theo một dải không giới hạn về màu sắc, trong khi đó thì EGA dùng công nghệ màn hình số nên bị giới hạn về số lượng cũng  như các mức cường độ màu sắc.

Tuy nhiên, VGA là một tiêu chuẩn tín hiệu video cũ. Hiện nay, thì HDMI đang là tiêu chuẩn cáp mặc định cho hầu hết các thiết bị điện tử mới hơn.

Dây Cáp VGA Là Dây Như Thế Nào?

Dây cáp VGA có nhiều loại và độ dài khác nhau từ 1m đến 50m hay tới 100m. Với độ dài càng lớn thì thì khả năng tín hiệu  bị nhiễu lại càng cao.

Ngày nay, chúng ta vẫn thấy ổ cắm và dây cáp VGA được sử dụng trên một số PC, máy tính xách tay hay TV và màn hình. Phần quen thuộc và dễ nhận biết nhất của dây cáp VGA đó chính là đầu nối 3 hàng, 15 chân cổ điển (được ký hiệu là DE-15, và thường gọi là D-sub thu nhỏ hoặc D-sub) ở hai đầu.

Các đầu nối này có thể là đầu nối đực hoặc đầu nối cái, một số loại được định vị bởi một cặp ốc vít. Các vít này sẽ được siết thật chặt sau khi lắp nhằm cố định đầu nối và tạo được nối an toàn hơn với ổ cắm.

Công Dụng Của Cap VGA

Dây cáp VGA được thiết kế để truyền tín hiệu video tương tự giữa các loại thiết bị điện và linh kiện khác. Mỗi chân ở ổ cắm của đầu nối VGA đóng vai trò truyền và hiển thị một số tín hiệu về video RGBHV. RGBHV là viết tắt của đồng bộ màu đỏ (Red), xanh lục (Green) và xanh lam (Blue) – tương ứng với 3 kênh hiển thị màu khác nhau, cùng đồng bộ ngang, đồng bộ dọc.

Khi xuất ra bởi PC, máy tính xách tay hoặc card video/ đồ họa thì các yếu tố này kết hợp lại để tạo thành tín hiệu video gắn kết, sau đó có thể xem được ngay trên màn hình hoặc màn hình thiết bị khác ở đầu kia của dây cáp VGA. Nó không truyền tín hiệu âm thanh cho nên cần phải có kết nối âm thanh riêng ở bên ngoài.

4 Điều Cần Biết Về Cấu Tạo Của Dây Cáp VGA

Sử dụng dây cáp VGA không còn quá xa lạ. Thế nhưng để sử dụng đúng và hiệu quả loại dây này với các thiết bị điện an toàn. Tránh hỏng hóc các thiết bị điện tử. Bạn cần biết 4 điều dưới đây!

Cấu tạo chi tiết dây cáp VGA.

Dưới đây là chi tiết từng chân trong dây cáp VGA DE-15 bao gồm:

Chân 1: Màu đỏ – Quan trọng

Chân 2: Màu xanh lá – Quan trọng

Chân 3: Màu xanh da trời – Quan trọng

Chân 4: ID2/RES Monitor ID bit 2

Chân 5: GND (HSync)

Chân 6: RED_RTN trả tín hiệu màu đỏ

Chân 7: GREEN_RTN trả tín hiệu màu xanh lá

Chân 8: BLUE_RTN trả tín hiệu màu xanh da trời

Chân 9: KEY/PWR

Chân 10: GND (VSync)

Chân 11: ID0/RES Monitor ID bit 0

Chân 12: ID1/SDA Monitor ID bit 1

Chân 13: HSync – Tín hiệu đồng bộ ngang

Chân 14: VSync – Tín hiệu đồng bộ dọc

Chân 15: ID3/SCL – Monitor ID bit 3

Các chân số 1, 2, 3, 13, 14 là 5 chân vô cùng quan trọng trong tổng số 15 chân của dây cáp VGA. Về lý thuyết thì kể cả khi gãy các chân khác ngoài 5 chân này và hai chân GND thì dây cáp VGA vẫn có thể hoạt động được.

Nếu các chân 1,2 và 3 bị gãy chắc chắn sẽ dẫn đến việc bị mất màu hoặc sai màu.

Các chân 13 và 14 khi bị gãy sẽ dẫn đến việc không xuất hiện hình.

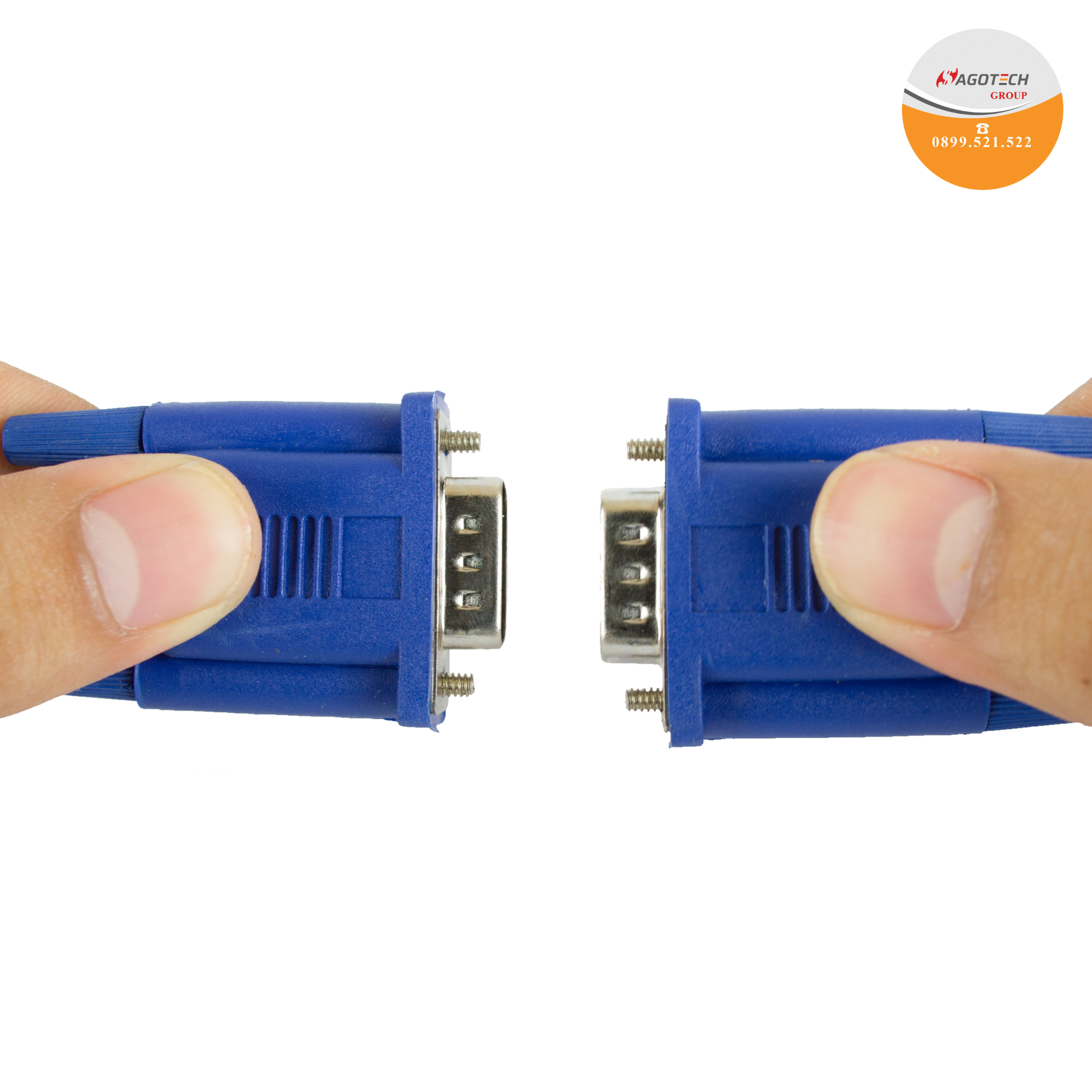

Đầu nối VGA

Đầu nối VGA được phân loại theo biến thể đực (chân/ phích cắm) và cái (lỗ/ ổ cắm). Hầu hết các loại dây cáp VGA đều được xác định dựa trên “giới tính” của cả 2 đầu nối, cho phép bạn có thể tự lựa chọn cấu hình sao cho phù hợp để kết nối mà bạn đang cần thực hiện giữa các thiết bị.

Mặc dù vậy, sẽ tùy thuộc vào loại cáp cụ thể đang sử dụng và cấu hình chính xác của kết nối, bạn cần thực hiện ngay ở đầu PC hoặc màn hình, máy chiếu, bạn có thể yêu cầu sử dụng các bộ điều hợp hoặc bộ mở rộng và bộ chia VGA khác nhau để dễ dàng tạo kết nối hoạt động cho một thiết lập cụ thể. Các tùy chọn bộ chia có sẵn rộng rãi cho dây cáp VGA theo giới tính sẽ bao gồm:

• Bộ chuyển đổi VGA đực – đực
• Bộ chuyển đổi VGA đực – cái
• Bộ chuyển đổi VGA cái – đực
• Bộ chuyển đổi VGA cái – cái

Trước đây thiết bị hỗ trợ chuẩn VGA có rất nhiều, điển hình như màn hình, tivi, máy chiếu và ở hầu hết các đời máy tính, laptop…Với giao diện VGA người sử dụng hoàn toàn có thể kết nối hoặc ngắt kết nối giữa các thiết bị trong khi đang hoạt động mà không gây ảnh hưởng đến hệ thống.

Hoạt động của dây VGA

Chuẩn VGA chỉ hoạt động ở trên màn hình CRT đời cũ và không còn thích hợp để sử dụng với những chiếc LCD, LED thế hệ mới bởi chúng chỉ cho phép truyền tín hiệu analog.

Hiện nay, các đầu nối VGA đã được sử dụng kết hợp với các tiêu chuẩn đầu nối mới hơn chẳng hạn như đầu nối DVI hay cáp HDMI. Hầu hết các nhà sản xuất và nhà cung cấp cũng sẽ cho cung cấp một loạt các bộ điều hợp và bộ chia dây cáp VGA cũng như nhiều đầu nối, mang tính năng và phụ kiện tương thích khác.. Các cấu hình phổ biến của đầu nối dây cáp VGA và bộ điều hợp bao gồm:

VGA D-Sub HD15

SVGA HD15

VGA to HDMI

VGA to DVI/ DVI-I

VGA male to female

VGA female to male

USB to VGA

VGA to Mini-Jack

VGA to Phono

Độ phân giải các loại dây cáp VGA.

Hiện nay, đã có rất nhiều loại dây cáp VGA khác nhau và các biến thể tương thích. Mặc dù là một tiêu chuẩn kết nối cũ nhưng cổng VGA vẫn được tìm thấy trên một số các máy tính hay màn hình, máy tính xách tay lẫn TV, card đồ họa hiện đại và các thiết bị,ngoại vi liên quan đến video khác.

Có một số biến thể của VGA được đề cập đến độ phân giải màn hình, cụ thể như:

VGA (Video Graphics Array) – 640 x 480p

SVGA (Ultra video Graphics Array – UVGA) – 800 x 600p

XGA (Extended Graphics Array) – 1024 x 768p

Super Extended Graphics Array (SXGA) – 1280 x 1024p

Ultra Extended Graphics Array (UXGA) – 1600 x 1200p

Ultra Extended Graphics Array (UXGA)

Cáp VGA Thường Được Sử Dung Ở Đâu?

Mặc dù ở nhiều thiết bị mới hơn đã thấy các cổng VGA tiêu chuẩn, cũ hơn đã được thay thế bằng các loại kết nối hiện đại hơn (và đặc biệt là DVI và HDMI), cổng VGA thường vẫn được cung cấp dành cho cả máy tính, màn hình, TV, máy tính xách tay hay máy chiếu cũ nhưng hiện đại hơn. Những loại cáp này vẫn được sử dụng phổ biến trong mọi gia đình và  trường học.

Đặc biệt, với nhu cầu của nhiều môi trường công nghiệp, nhà máy, kho bãi và sản xuất thì dây cáp VGA thường được ưu tiên tìm kiếm hơn các lựa chọn thay thế khác (như DVI, HDMI) do có độ bền và độ tin cậy của kết nối cổng VGA (đặc biệt là những loại cáp có đi kèm với ốc vít vặn). Hơn nữa, dây cáp VGA thường có độ dài dài hơn và có vỏ bọc/ bề mặt dày hơn rất nhiều so với các loại cáp thay thế hiện đại.
